整車基本參數表
|
公告型號 |
CL5320ZXXBEV 型純電動車廂可卸式垃圾車 |
外形尺寸 |
9600,9450,9300 * 2550,2520 * 3150,3100,3050 (mm) |
|
底盤型號 |
EQ1320GTZEVJ |
上裝配壓縮站 |
12-20m3 |
|
總質量kg |
32000 |
上裝電動機額定功率 |
50KW |
|
整備質量kg |
14150,14450,14850 |
上裝每小時消耗電量 |
40KWH |
|
軸距mm |
1850+3550+1350 |
建議充電樁功率 |
120KW |
|
輪胎 |
11.00R20 |
充電時間（建議功率下） |
約3小時 |
|
軸數 |
4 |
電池類別 |
磷酸鐵鋰蓄電池 |
|
底盤電機**功率 |
360kw |
電池品牌 |
寧德時代 |
|
電池組額定電壓 |
608.58 V |
燃料種類 |
純電動 |
|
電池電量 |
367KWH |
環保 |
有 |
|
底盤滿載續航里程 |
280km |
免征 |
有 |
純電動車廂可卸式垃圾車是在純電動二類底盤的基礎上，加裝垃圾箱勾臂、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用垃圾轉運車。
工作原理：采用電機帶動液壓油泵，液壓閥**液壓油缸，效率高，噪音小，操作方便。
該產品適用于城市主干道、公路、廣場、鄉村等場地進行垃圾轉運，也可用于建筑垃圾轉運作業。
底盤采用比亞迪純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用后背布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為32000kg；
(4) 搭載367kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
(1) 采用知名品牌液壓油缸、**器，質量穩定可靠，永磁同步電機直接帶動。
(2) 駕駛室智能操作，自動**，操作方便靈活；
(3) 可匹配市場上通用的同等大小垃圾箱，方便用戶即買即用。
(4) 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
3.1、底盤參數表
|
質量參數 |
整備質量（Kg） |
11400 |
|
**允許總質量（Kg） |
32000 |
|
|
整備質量時前/后軸核（Kg） |
2850/2850/5700 |
|
|
**允許總質量時前/后軸核（Kg） |
6500/6500/19000 |
|
|
性能參數 |
**車速（Km/h） |
85 |
|
**爬坡度（%） |
30% |
|
|
**小轉彎半徑 |
22m |
|
|
續駛里程（Km） |
280km |
|
|
尺寸參數 |
外廓尺寸長×寬×高（空載）（mm） |
長 9260x 寬2500x 高2920 |
|
軸距 |
1850+3550+1350 |
|
|
前懸/后懸 |
1260/1250;1260/1550 |
|
|
后懸改制尺寸范圍 |
1250mm |
|
|
輪距（前/后）（mm） |
2040/2040,2020/2020 |
|
|
**小離地間隙 |
280 |
|
|
駕駛室頂端距離車架上翼面距離 |
1800 |
|
|
接近角（°） |
20/22 |
|
|
離去角（°） |
20/20 |
|
|
后輪**距離車架上平面距地（空/滿載）（mm） |
550/530mm |
|
|
動力電池 |
電池類型 |
磷酸鐵鋰離子電池 |
|
廠家 |
寧德時代新能源科技股份有限公司 |
|
|
電池總電量 |
367.58 |
|
|
電池額定總電壓及范圍（V） |
608.58 |
|
|
動力電池系統能量密度（W·h/kg） |
158.24 |
|
|
充/放電倍率（C） |
1C |
|
|
電池布置形式 |
后背+側掛 |
|
|
驅動系統 |
廠家 |
陜西法士特齒輪有限責任公司 |
|
型號/型式 |
TZ388XSSFE01/純電動 |
|
|
額定功率/轉速/轉矩（kW/r/min/N.m） |
250/1800/1330 |
|
|
峰值功率/轉速/轉矩（kW/r/min/N.m） |
360/3000/2800 |
|
|
變速箱速比 |
8.507/4.943/2.994/1.876/1.216/1 |
|
|
電機**器形式 |
KTZ54X85SSFZ030 |
|
|
前橋 |
噸位（T） |
5T |
|
后橋 |
速比 |
4.875 |
|
噸位（T） |
10T |
|
|
氣室位置 |
橋上 |
|
|
車架 |
縱梁斷面尺寸 |
280x80x(7+5) |
|
車架總成寬度 |
850mm |
|
|
懸架 |
前簧（長×寬×厚mm-片數） |
1600x89x22mm-4 |
|
后簧（長×寬×厚mm-片數） |
氣囊 |
|
|
車輪 |
輪胎型號 |
11.00R20 18PR, |
|
輪胎數量 |
12 |
|
|
制動形式 |
行車制動 |
雙回路氣壓制動 |
|
駐車制動 |
斷氣剎 |
|
|
貯汽筒數量/容積 |
5/160L |
|
|
**制動 |
動力制動式 |
|
|
上裝取氣位置 |
底盤中間 |
|
|
上裝取氣接口 |
底盤中間 |
|
|
電氣系統 |
蓄電池容量（Ah）/位置 |
120Ah/側置 |
|
低壓取電接口 |
1544317-1 |
|
|
上裝低壓**接口 |
282090-1 |
|
|
尾燈插接形式 |
DJ7091-2.3-21 |
|
|
整車供電電壓(V) |
24V |
|
|
充電系統 |
充電方式 |
直流充電 |
|
充/放電倍率（C） |
0.65C/0.8C |
|
箱體 |
可匹配箱體規格 |
12-20（m3） |
|
|
上裝電機 |
類型 |
永磁同步電機 |
|
|
冷卻方式 |
水冷 |
||
|
專用參數 |
驅動方式 |
永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 |
|
|
液壓油缸 |
型式 |
焊接式液壓油缸 |
|
|
品牌 |
海普瑞斯 |
||
|
氣控閥 |
品牌 |
漢晟 |
|
|
液壓閥組 |
品牌 |
海普瑞斯/中梅 |
|
|
拉臂勾 |
CL-XLY-LB20 |
||
|
產品** |
程力牌 |
公告批次 |
355 |
|||||
|
產品名稱 |
程力牌CL5320ZXXBEV型純電動車廂可卸式垃圾車 |
|||||||
|
總質量 |
32000 |
罐體容積(m3) |
||||||
|
額定質量 |
17720,17655,17420,17355,17020,16955 |
外形尺寸 |
9600，9450，9300X2550,2520X3150,3100,3050 |
|||||
|
整備質量 |
14150,14450,14850 |
貨廂尺寸 |
XX |
|||||
|
駕駛室準乘人數(人) |
2,3 |
鞍座**載質量 |
||||||
|
接近角/離去角(°) |
20/20,20/21,20/22 |
前懸/后懸 |
1260/1590,1260/1440,1260/1290 |
|||||
|
軸荷 |
6500/6500/19000(二軸組) |
**車速(km/h) |
85 |
|||||
|
備注： |
備注：隨底盤選裝電池護罩,輪輞,踏板;側面防護裝置材料為鋁合金,與底盤縱梁采用焊接連接;后下部防護裝置材料為Q235,與車架螺栓連接,截面尺寸:120×60mm,離地高度為445mm;動力蓄電池種類:磷酸鐵鋰蓄電池,生產企業:寧德時代新能源科技股份有限公司;驅動電機類型:永磁同步電機,驅動電機功率:360kW,生產企業:陜西法士特齒輪有限責任公司;ABS型號:CM4XL-4S/4M;ABS生產企業:廣州瑞立科密汽車電子股份有限公司;該車安裝具有衛星定位功能的行駛記錄儀;專用功能及裝置:液壓缸、拉臂鉤等專用設備,實現對垃圾的裝載及卸料的作業功能.可選裝ETC車載裝置.長度/后懸/離去角(度)對應關系:9600/1590/20,9450/1440/21,9300/1290/22,整備質量/額定載質量對應關系:14150/17720(2人),17655(3人),14450/17420(2人),17355(3人),14850/17020(2人),16955(3人) |
|||||||
|
【底盤技術參數】 |
||||||||
|
底盤型號 |
EQ1320GTZEVJ |
底盤名稱 |
純電動載貨汽車底盤 |
|||||
|
**名稱 |
東風牌 |
生產企業 |
東風汽車集團有限公司 |
|||||
|
軸數 |
4 |
輪胎數 |
12 |
|||||
|
軸距 |
1850+3550+1350 |
|||||||
|
輪胎規格 |
11.00R20 18PR,295/80R22.5 18PR,315/80R22.5 18PR |
|||||||
|
鋼板彈簧片數 |
3/3/-/-,4/4/-/-,9/9/-/- |
前輪距 |
2040/2040,2020/2020,2060/2060 |
|||||
|
燃料種類 |
純電動 |
后輪距 |
1860/1860 |
|||||
|
發動機型號 |
發動機生產企業 |
發動機排量 |
發動機功率 |
|||||
|
TZ388XSSFE01 |
陜西法士特齒輪有限責任公司 |
0 |
360 |
|||||
4、產品主要結構

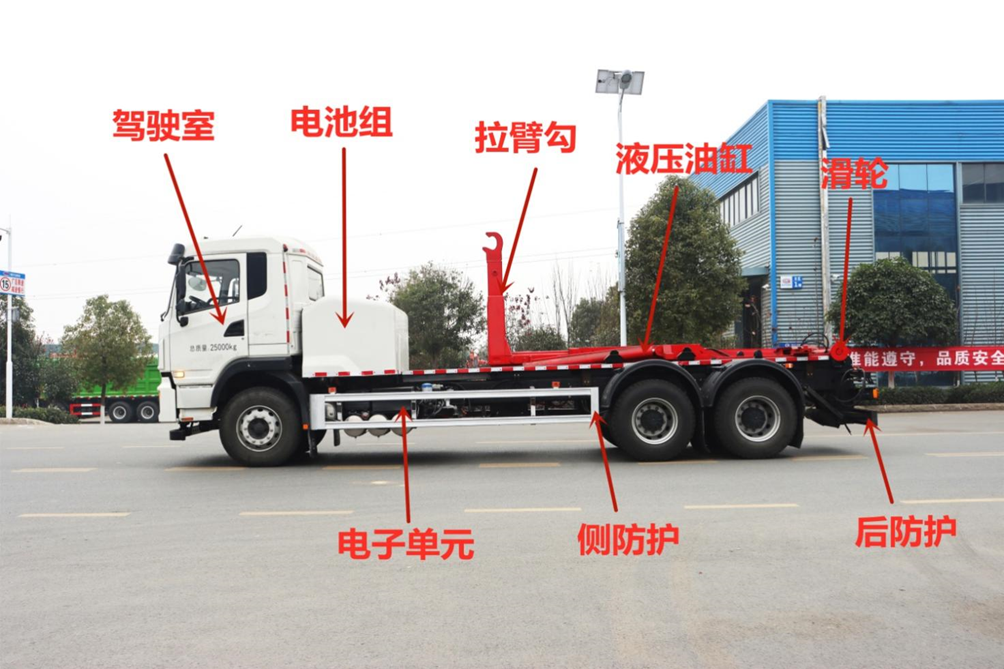

4.1、整車基本結構分解圖
4.2、整車基本配件圖解
|

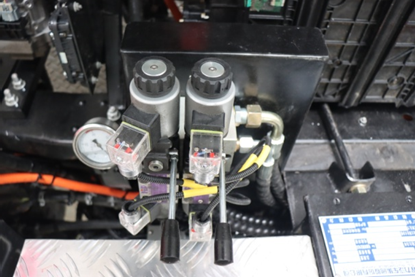

電磁閥 |
|
|

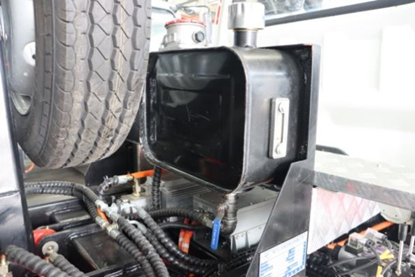

液壓油箱 |
|
|

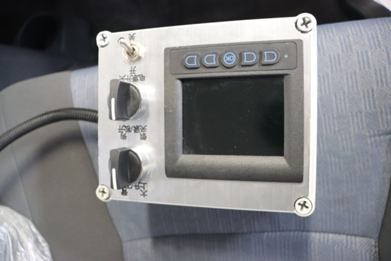

上裝**盒 |
|
|

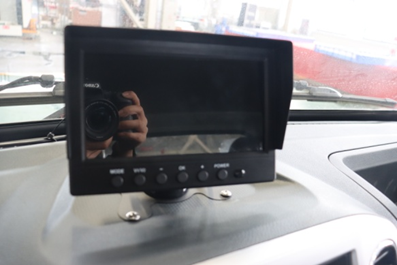

倒車影像 |
|
|

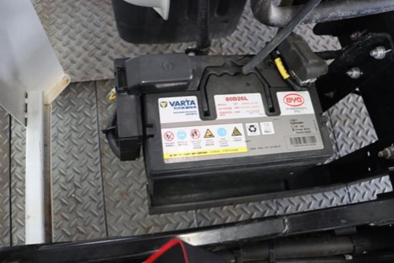

低壓電瓶 |
|
|

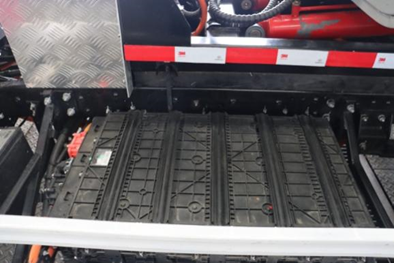

電池 |
|
|

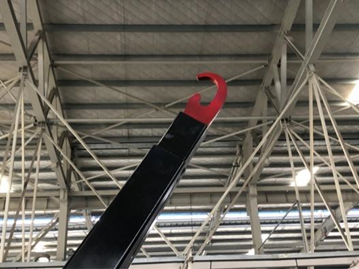

拉臂勾 |
|
