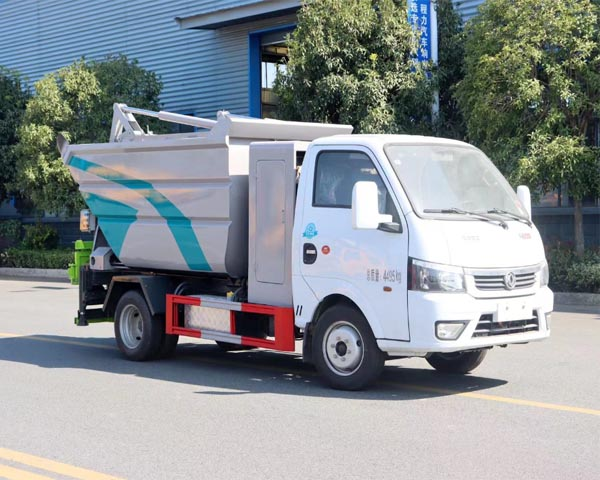

CL5043ZZZBEV型純電動自裝卸垃圾車

產品簡介：

CL5043ZZZBEV型純電動自裝卸式垃圾車是新能源垃圾運輸專用車輛，該車型 選用東風股份純電動底盤改裝，具有噪聲低，無排放污染等特點，主要適用于城市小區、街道的垃 圾收集轉運工作。

性能特點 ：

● 配置車廂內垃圾刮板，對垃圾進行有效規整，有效提高車輛的垃圾裝載量

● 廂體采用高強度鋼板整體焊接而成，強度高，耐腐蝕性好，使用壽命長

● 垃圾桶提升機構可兼容提升容積120L、240L兩種的標準垃圾桶，方便垃圾的裝載

 ● 上裝**采用全新的遠程無線遙控技術，上裝**系統操作簡單便捷，安全可靠

 ● 采用后高位卸料式，車輛卸料角大，保證垃圾箱在舉升卸料工作時，傾倒干凈，不留余料。

車型基本參數表

1 產品簡述

1.1 產品簡述

東風股份純電動自裝卸式垃圾車是在東風股份純電動二類底盤的基礎上，加裝垃圾箱、垃圾填充器、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用垃圾處理、轉運作業車。

1.1 使用場景

該產品適用于城市主干道、公路、小區、工廠、垃圾轉運**等場地的垃圾處理、轉運工作。

2、產品性能特點

產品簡述：

自裝卸式垃圾車是收集、中轉清理運輸垃圾，避免二次污染的新型環衛車輛，其主要特點是垃圾收集方式簡便、高效、環保性好，整車?yán)眯矢撸瑥V泛適用于環衛、市政、物業小區、垃圾多而集中的居民區、城市街道垃圾處理，均具有密封自卸功能，液壓操作，傾卸垃圾方便。

自裝卸式垃圾車是在二類底盤的基礎上，加裝垃圾箱體、連接附件、防護欄及液壓系統等裝置。具有操作安全、使用性能穩定、返修率低、售后服務及時周到等特點。本產品主要用于收集與轉運城市住宅小區、鄉鎮街道等產生的生活垃圾。整車小巧靈活，行動方便，適應人流密集的商業區域和道路**情況較差的城鄉地區。本車配有后掛桶進料機構，在翻桶處操作，可與240L標準塑料桶對接。整車具有自卸功能，卸料方便。

2.1、產品性能特點

(1) 箱體結構合理  船型箱體結構實現**無泄漏

垃圾箱容積3.5立方，垃圾箱整體采用高強耐候鋼板焊接而成，弧形折筋側板，外形美觀，受力好，不易變形。整車結構件采用激光下料，提高箱體一致性耐用性。車廂采用工裝式焊接和加工，保證了生產產品的加工精度、**的品質和良好的互換性。船型結構，規避了傳統老式箱體+后面的密封結構，從根本上解決轉運過程中的二次污染問題。

(2) 刮板進料+壓縮 壓縮效率高

采用后裝刮板壓縮技術，對生活垃圾大幅度壓縮減容。箱體頂部裝有刮板，在壓縮過程中，推板在推板油缸的作用下，向后進行壓縮垃圾。由于刮板設計與箱體底板有**小間隙，保證垃圾進料干凈、壓縮實在，從而加大垃圾裝載量。

(3) 高位舉升自卸結構  卸料干凈  對接方便

采用高位舉升自卸結構，操作方便實用。可直接卸料、與壓縮式垃圾車對接、與移動式壓縮箱進行對接卸料。 車輛尾部裝有液壓支腿，保證卸料作業的平穩性與安全性。

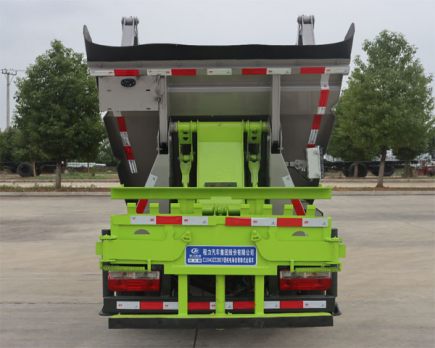

(4) 多功能翻桶進料機構 進料快捷穩定

后裝進桶機構，可與240L標準塑料桶對接作業。翻桶機構采用輕量化設計，舉升進料動力強勁，設置了手動、自動兩種作業模式，可實現一鍵進料過程。

(5) 液壓系統穩定可靠

液壓系統采用國際標準設計并采用模塊式液壓元件，由液壓油缸、電磁**閥、節流閥、管路系統組成。液壓油路分為刮板壓縮、提桶、翻桶進料、支腿收放、箱體升降五路，集成度高。液壓管路系統均采用酸洗磷化處理，保證使用壽命，管路各連接處連接緊固，保證不漏油。

(6) 電控自動化程度高，電液聯合**

采用CAN總線**技術，動作安全可靠，故障率低，避免因誤操作而造成事故。液壓、電氣關鍵原器件均采用國際標準設計并采用模塊式液壓元件，性能穩定可靠；液壓油路分為刮板壓縮、提桶、翻桶進料、支腿收放、箱體升降五路，集成度高；液壓管路采用冷彎無縫鋼管，保證不漏油。

2.2、產品優勢

（1） 由于自裝卸垃圾車上裝結構復雜，自質量較大，降低垃圾車自質量，提高其載荷利用率，將降低車輛運營成本。因此采用高強度材料，以降低上裝自質量;擋泥板、裝飾件、蓋板等**件可采用密度較小的注塑件，采用集成化程度較高的零部件，以減少空間占用和自質量，同時有利于改善液壓系統的工作性能。

（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。

（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。

2.3、注意事項：

1、 作業時應避免無關人員靠近車輛，特別是車輛后部。

2、 垃圾應均勻放入填料斗中，不要集中在一側，使車輛**偏移，或者在填料口斗口沿垃圾堆放過高，影響壓填垃圾和垃圾在垃圾箱內均勻分配。

3、 壓填作業時應注意觀察，發現有大塊不能壓縮的其他垃圾（非生活垃圾）須及時停止作業，清除后再繼續作業，避免損壞車輛的工作裝置，嚴禁壓縮建筑垃圾，

4、 卸料作業舉升、落下填充器時要確認周?chē)陌踩髦氐剡M(jìn)行操作，切勿在斜坡上舉升填裝器， 否則易**后移造成翻車事故。

5、  提升機在沒有落下且鎖止前，不得進入正常行駛。

2.4、底盤

底盤采用東風股份純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：

(1) 動力電池布置方式采用后背布置，采用窄托架裝配，適應各類專用上裝改裝需求；

(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；

(3) 整車輕量化設計，**總質量為4495kg；

(4) 搭載67kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；

（6） 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。

（7）   零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。

（8）    底盤承載能力強：后雙胎、軸距多樣化       **爬坡度超20%，適合各種路況作業

（9）    上裝取電范圍廣，適合各類環衛車改裝

（10）      轎車化內飾及舒適性設置，電子化操控

（11）     安全可靠：配置CATL 國內高端電池品牌

（12）     選增配置：電源總開關，電池加熱系統

（13）      整車配置電量大，長時間作業無憂慮

3、 產品主要技術參數

3.1、底盤基本參數表

3.3、 整車專用參數表

4、產品主要結構

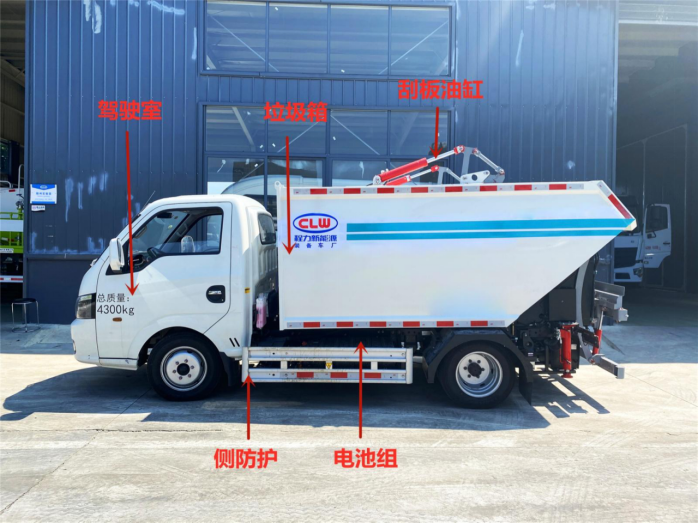

4.1、整車基本結構分解
