東風純電動灑水車基本參數：
東風5方純電動灑水車整車型號CL5091GSSBEV,底盤型號：EQ1090KACEV,3300mm軸距，磷酸鐵鋰電池，永磁同步電機，整車電量144kwh，充電時間1h，滿載工況行駛里程300km。
上裝容積4.7立方，罐體采用Q235優質碳鋼材質，40-50灑水水泵，全自動前沖、后灑、高炮，可在駕駛室一鍵操作灑水功能。高炮射程可達35米以上。
|
公告型號 |
CL5091GSSBEV型純電動灑水車 |
外形尺寸 |
6550,6738X2170X2470,2490 |
|
|
底盤型號 |
EQ1090KACEV |
上裝容積 |
4.5方 |
|
|
總質量 |
8995 KG |
上裝電動機額定功率 |
15KW |
|
|
整備質量 |
4950 |
上裝每小時消耗電量 |
10KWH |
|
|
軸距 |
3300 3800 |
建議充電樁功率 |
120KW |
|
|
輪胎 |
8.25R16LT 14PR,9.5R17.5 14PR |
充電時間（建議功率下） |
約1.5小時 |
|
|
軸數 |
2 |
底盤滿載續航里程 |
300KM |
|
|
底盤電機**功率 |
145 KW |
電池類別 |
磷酸鐵鋰蓄電池 |
|
|
電池組額定電壓 |
444 V |
電池品牌 |
中航鋰電 |
|
|
電池電量 |
144 KWH |
燃料種類 |
純電動 |
|
純電動灑水車是在純電動二類底盤的基礎上，加裝低壓沖洗、灑水系統，由機械、液壓（氣路）、電器三部分合為一體的專用灑水作業車。
工作原理：采用自吸式雙級離心泵，效率高、灑水寬度大、水**射程遠，低壓水泵由永磁同步電機直接傳動。
該產品適用于城市主干道、公路、廣場等場地路面養護、沖洗路面、保持道路濕潤、降低灰塵作業，也可用于綠化帶澆花澆樹；還可以作為緊急消防水車使用。
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為8995kg；
(4) 搭載144kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
2.2、性能特點
(1) 采用知名品牌自吸式雙級離心泵，質量穩定可靠，揚程大，質量穩定可靠，上裝電機取力傳動；
(2) 前沖圓錐噴嘴，自動**，操作方便靈活沖洗路面寬度可覆蓋8條車道；后灑圓柱噴嘴，噴出均勻的扇形水霧，寬度可到10m，能有效抑制路面灰塵；
(3) 360°旋轉的后置水炮，可設置成柱狀或霧狀出水，射程超過35米；
(4) 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
|
項目 |
參數 |
備注 |
|
|
|
車型 |
9T中卡底盤 |
/ |
||
|
底盤尺寸（mm） |
6238，6738*2150*2360 |
/ |
||
|
軸距（mm） |
3300/3800 |
/ |
||
|
前/后懸（mm） |
1123/1815 |
/ |
||
|
前/后輪距（mm） |
1760/1630 |
/ |
||
|
二類底盤整備質量（kg） |
3900 |
/ |
||
|
**總質量（kg） |
8995 |
/ |
||
|
**車速（km/h） |
90 |
/ |
||
|
續駛里程（km） |
300 |
滿載40km/h等速 |
||
|
充電時間（min） |
30 |
20%-90%soc |
||
|
0-50km加速性能（s） |
≤12 |
滿載 |
||
|
制動性能 |
制動距離（m） |
≤8.5 |
滿載30km/h初速度 |
|
|
平均減速度（m/s2） |
≥6 |
|||
|
制動穩定性 |
不超過3m試驗通道 |
|||
|
駐車制動坡度（%） |
≥18 |
滿載 |
||
一、3.2、底盤配置表
|
系統 |
項目 |
配置情況 |
|
|
|
車型 |
9T中卡底盤 |
|
|
車身 |
駕駛室 |
東風凱普特K系列2018款單排駕駛室 |
|
|
乘載人數 |
3 |
||
|
電機 |
類型 |
永磁同步 |
|
|
額定/峰值功率（kW） |
80/145 |
||
|
額定/峰值扭矩（Nm） |
611/1800 |
||
|
額定/峰值轉速（rpm） |
1250/3500 |
||
|
冷卻方式 |
水冷 |
||
|
電控 |
集成**器 |
包含MCU、油泵DC/AC、氣泵DC/AC、DC/DC、PDU、上裝取電接口 |
|
|
冷卻方式 |
水冷 |
||
|
動力電池 |
電池電量（kWh） |
144.86 |
|
|
電芯類型 |
磷酸鐵鋰 |
||
|
溫控系統 |
標配加熱帶 |
||
|
底盤系統 |
車架幅面尺寸（mm） |
192*65 |
|
|
車架寬度（mm） |
800 |
||
|
前板簧 |
8 |
||
|
后板簧 |
10+7 |
||
|
減震器 |
雙向筒式減震器 |
||
|
前橋 |
3t工字梁前橋 |
||
|
后橋 |
6.5t沖壓焊接整體式后橋 |
||
|
主減速比 |
5.29 |
||
|
輪胎規格 |
8.25R16LT 14PR， 9.5R17.5 14PR |
||
|
方向機類型 |
機械循環球式 |
||
|
方向助力型式 |
電動液壓助力 |
||
|
制動型式 |
氣制動 |
||
|
行車制動器 |
鼓式制動器 |
||
|
駐車制動器 |
彈簧儲能式 |
||
|
功能配置 |
空調 |
單冷空調+PTC暖風 |
|
|
安全配置 |
ABS |
||
|
其他功能 |
數據采集終端（T-box）；液晶CAN儀表；倒車雷達；定速巡航 |
||
|
|
底盤特點說明
1、9噸純電動中卡底盤電池布置方式可選為側掛或后背，適應各類專用上裝改裝需求；
2、駕駛室標配電動門窗，中控鎖，包裹式航空座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
3、整車輕量化設計，**總質量為8995kg，滿足傳統專用車總質量 8280kg以內的改裝需求；
4、搭載144.86kWh大容量動力電池，滿足各類專用作業車長時間作業需求；
|
罐體參數 |
罐體厚度 /涂層 |
4.5mm/（罐體內部做防腐防銹涂層） |
||
|
罐體尺寸（mm） |
3288×1650×1000 |
|||
|
水罐公告有效容積/**容積（m3） |
4.04/4.7 |
|||
|
罐體材質 |
Q235碳鋼 |
|||
|
上裝電機 |
類型 |
永磁同步電機 |
||
|
冷卻方式 |
水冷 |
|||
|
專用參數 |
管路直徑（mm） |
50# |
||
|
驅動方式 |
永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 |
|||
|
低壓水泵 |
型式 |
雙級葉輪離心式 |
||
|
品牌 |
龍晟 |
|||
|
型號 |
40/50； |
|||
|
揚程 |
50m； |
|||
|
水閥 |
氣控球閥 |
|||
|
灑水寬度（m) |
≥14 |
|||
|
沖洗寬度（m) |
≥18 |
|||
|
灑水速度（km/h） |
7~20 |
|||
|
水炮射程（m） |
≥35 |
|||
|
作業時間（h） |
1-2 |
|||
3.4 整車公告參數：
|
整車技術參數 |
||||
|
產品** |
程力牌 |
公告批次 |
345 |
|
|
產品名稱 |
純電動灑水車 |
產品型號 |
CL5091GSSBEV |
|
|
總質量(Kg) |
8995 |
罐體容積(m3) |
4.04 |
|
|
額定載質量(Kg) |
3850 |
外形尺寸(mm) |
6550,6738x2170x2470,2490 |
|
|
整備質量(Kg) |
4950 |
貨廂尺寸(mm) |
xx |
|
|
接近角/離去角(°) |
21/12,21/13 |
前懸/后懸(mm) |
1123/2127,1123/1815 |
|
|
軸荷(Kg) |
3000/5995 |
**車速(Km/h) |
90 |
|
|
備注 |
1、罐體有效容積:4.04立方米,罐體外形尺寸(長×長軸×短軸(mm)):采用3800軸距時: 3288×1650×1000,采用3300軸距時:3100×1650×1100;長度/后懸/離去角/高度對應關系(mm):6550/2127/12/2470,6738/1815/13/2490。2、側防護及后下部防護裝置均采用Q235碳鋼,均采用螺栓連接,后下部防護斷面尺寸:190×50(mm),離地面高度450mm。3、.ABS型號:CM4XL-4S/4M;ABS生產廠家:廣州瑞立科密汽車電子股份有限公司。4、專用裝置:罐體,灑水系統,主要用于園林綠化及路面灑水。儲能裝置單體生產企業:江西星盈科技有限公司,中航鋰電科技有限公司,儲能裝置種類:磷酸鐵鋰電池 |
|||
|
底盤技術參數 |
||||
|
底盤型號 |
EQ1090KACEV |
底盤品牌 |
東風牌 |
|
|
生產企業 |
東風汽車股份有限公司 |
生產地址 |
湖北省襄陽市 |
|
|
軸數 |
2 |
輪胎數 |
6 |
|
|
軸距 |
3300,3800 |
|||
|
輪胎規格 |
8.25R16LT 14PR,9.5R17.5 14PR |
|||
|
鋼板彈簧片數 |
8/10+7 |
|||
|
前輪距(mm) |
1760 |
后輪距(mm) |
1630 |
|
|
燃料種類 |
純電動 |
排放依據標準 |
||
|
發動機型號 |
發動機生產企業 |
排量(ml) |
功率(Kw) |
|
|
TZ290XSZ |
成都中車電機有限公司 |
0 |
145 |
|

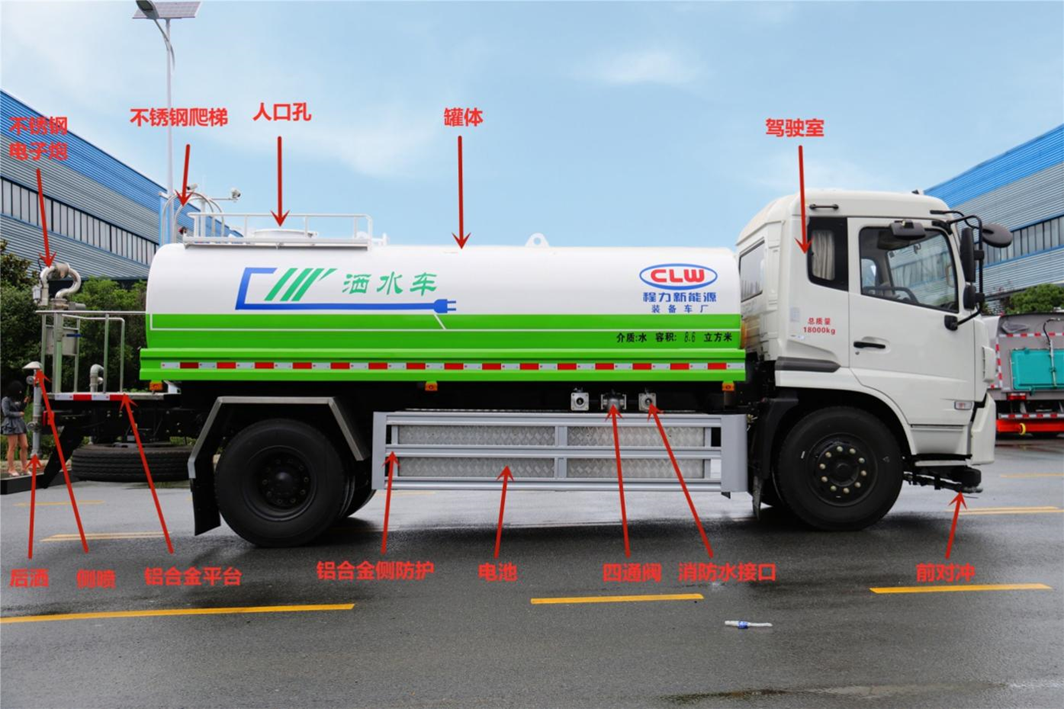

4.1、整車基本結構分解
.2、整車基本配件圖解
|

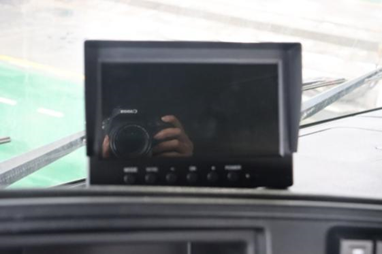

作業監控顯示屏：可監控后平臺電子高炮的工作狀態。 |
|
|

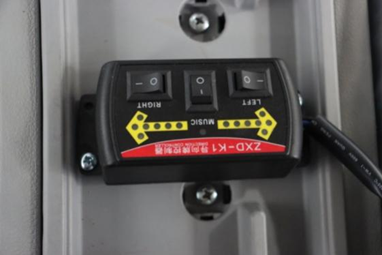

左右箭頭指示燈**器：**左右箭頭燈、**示燈 |
|
|

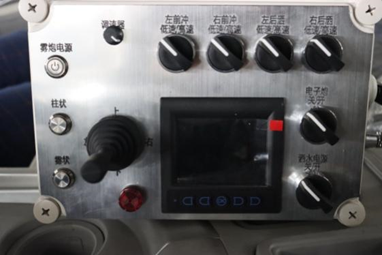

駕駛室**器：**車輛灑水功能 |
|
|

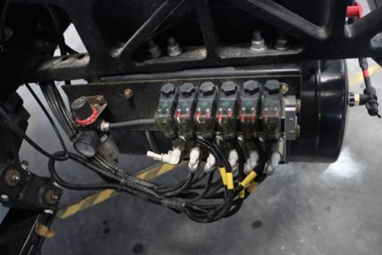

氣控閥 |
|
|

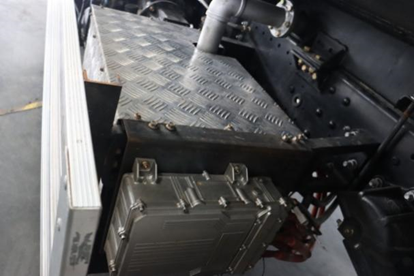

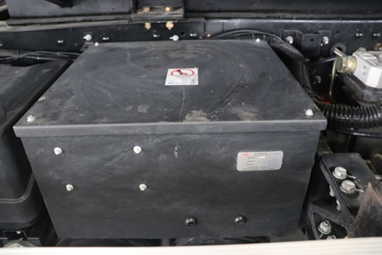

**器保護罩 |
|
|

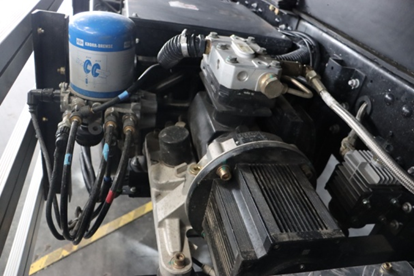

氣泵電機 |
|
|
水泵、水泵保護罩 |
|
|

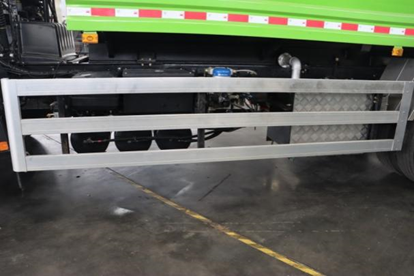

鋁合金側防護 |
|
|

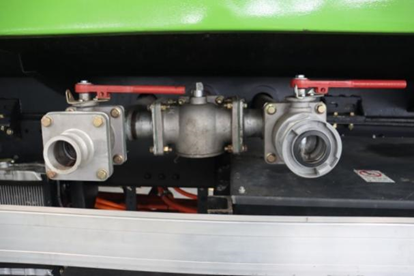

四通閥、自排口、消防水栓 |
|
|

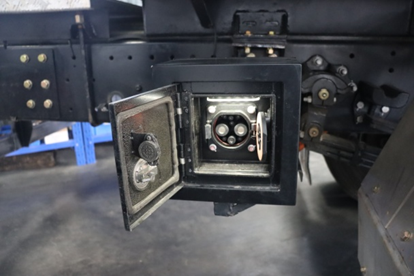

充電插口 |
|
|

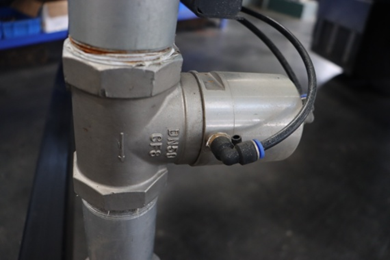

氣動球閥 |
|
|

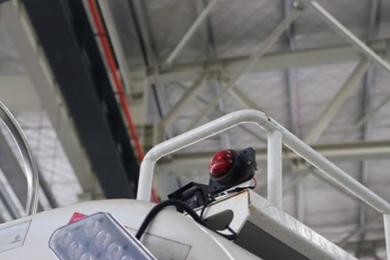

作業監控攝像頭以及**示燈 |
|
|

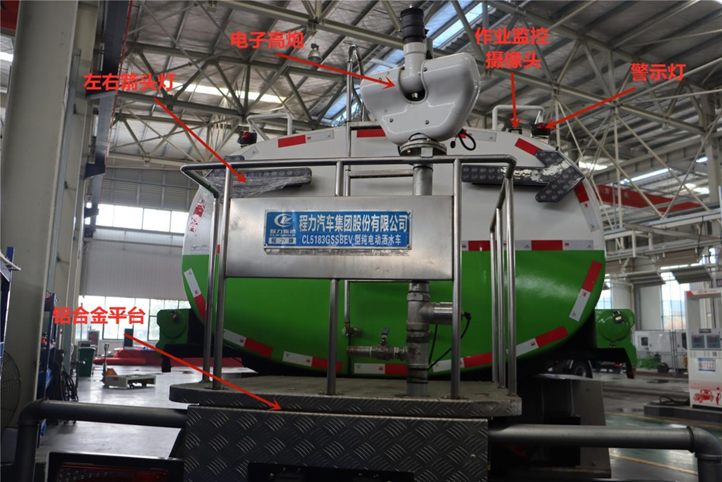

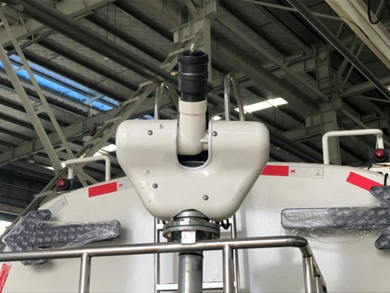

電子高射水炮 |
|
|
后灑 |
|
|

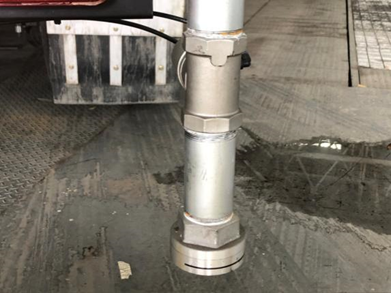

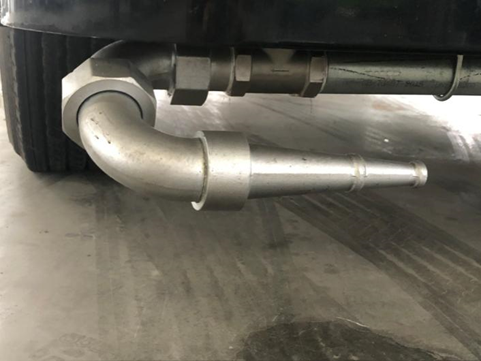

前對沖 |
|
|

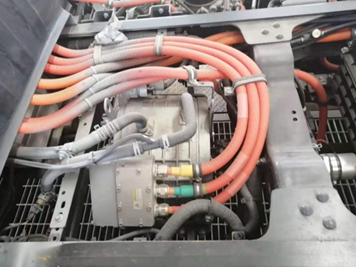

電機 |
|
|

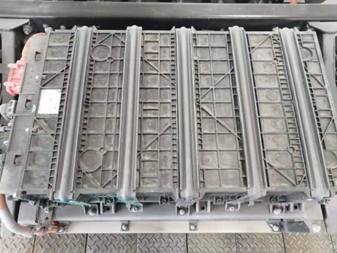

電池 |
|
