東風純電動灑水車基本參數：
東風11方純電動灑水車整車型號CL5181GSSBEV,底盤型號：EQ1181DACEV1,5000mm軸距，磷酸鐵鋰電池，永磁同步電機，整車電量229kwh，充電時間2h，滿載工況行駛里程300km。
上裝容積11立方，罐體采用Q235優質碳鋼材質，Q235或鋁合金后平臺、Q235側防護，60-90灑水水泵，全自動前沖、后灑、高炮，可在駕駛室一鍵操作灑水功能。高炮射程可達35米以上。
|
公告型號 |
CL5181GSSBEV型純電動灑水車 |
外形尺寸 |
8200 x2510x2840 |
|
|
底盤型號 |
EQ1181DACEV1 |
上裝容積 |
9.3方 |
|
|
總質量 |
18000 |
上裝電動機額定功率 |
30KW |
|
|
整備質量 |
8860 |
上裝每小時消耗電量 |
20KWH |
|
|
軸距 |
5000 |
建議充電樁功率 |
120KW |
|
|
輪胎 |
295/80R22.5 18PR |
充電時間（建議功率下） |
約2小時 |
|
|
軸數 |
2 |
底盤滿載續航里程 |
300KM |
|
|
底盤電機**功率 |
180kW |
電池類別 |
磷酸鐵鋰 |
|
|
電池組額定電壓 |
499.2 v |
電池品牌 |
億緯動力 |
|
|
電池電量 |
229 KWH |
燃料種類 |
純電動 |
|

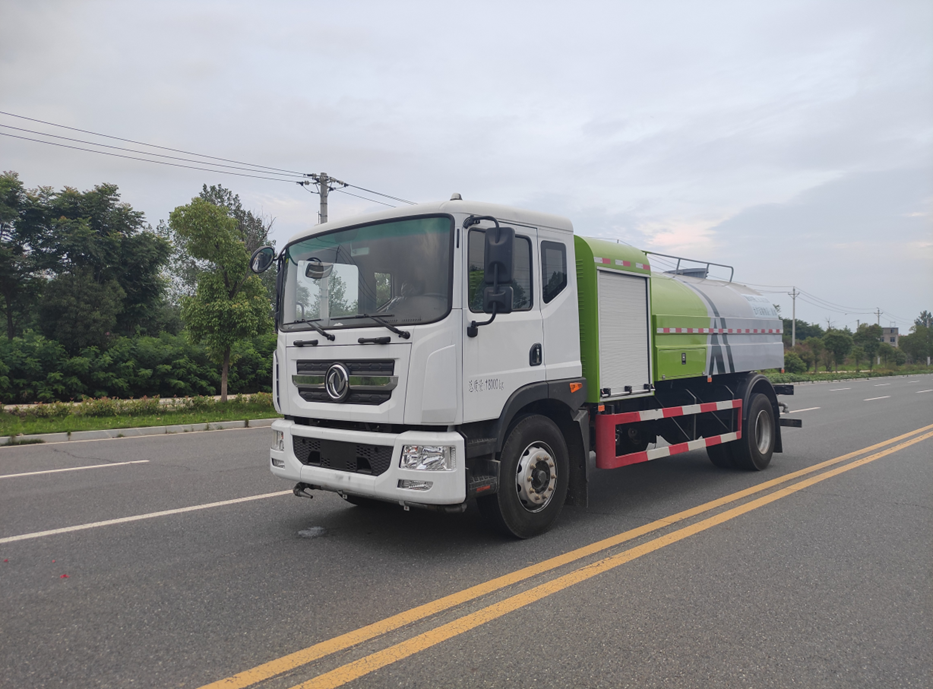

CL5181GSSBEV純電動灑水車是在東風EQ1181DACEV1二類底盤的基礎上，加裝低壓沖洗、灑水系統，由機械、液壓（氣路）、電器三部分合為一體的專用灑水作業車。
工作原理：采用自吸式雙級離心泵，效率高、灑水寬度大、水**射程遠，低壓水泵由永磁同步電機直接傳動。
該產品適用于城市主干道、公路、廣場等場地路面養護、沖洗路面、保持道路濕潤、降低灰塵作業，也可用于綠化帶澆花澆樹；還可以作為緊急消防水車使用。
底盤采用東風公司EQ1181DACEV1型純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用后背布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配電動門窗，中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，二類底盤整備質量6950kg，**總質量為18000kg；
(4) 搭載229.63kwh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備20+60+120kw三個大功率上裝取電接口，滿足各類專用車上裝電動化需求。另外，變速箱帶機械取力器，針對灑水車改裝可直接使用取力器，降低成本。
(1) 采用知名品牌自吸式雙級離心泵，質量穩定可靠，揚程大；進口高效柱塞泵，質量穩定可靠，上裝電機取力傳動；
(2) 前沖圓錐噴嘴，自動**，操作方便靈活沖洗路面寬度可覆蓋6條車道；后灑圓柱噴嘴，噴出均勻的扇形水霧，寬度可到16m，能有效抑制路面灰塵；
(3) 360°旋轉的后置水炮，可設置成柱狀或霧狀出水，**遠射程超過38米；
(4) 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
|
項目 |
參數 |
備注 |
|
|
車型 |
純電動灑水車 |
/ |
|
|
整車尺寸 |
8200×2510×2840 |
/ |
|
|
軸距 |
5000 |
/ |
|
|
前/后懸 |
1260/1940 |
/ |
|
|
前/后輪距 |
1910/1865 |
/ |
|
|
二類底盤整備質量 |
6950 |
/ |
|
|
整車整備質量 |
8945 |
||
|
**總質量 |
18000 |
/ |
|
|
**車速（km/h） |
90 |
/ |
|
|
續駛里程 |
300 |
滿載40km/h等速 |
|
|
充電時間 |
30 |
20%-90%soc（雙**） |
|
|
0-50km加速性能 |
≤15 |
滿載 |
|
|
制動性能 |
制動距離 |
≤8.5 |
滿載30km/h初速度 |
|
平均減速度（m/s2） |
≥6 |
||
|
制動穩定性 |
不超過3m試驗通道 |
||
|
駐車制動坡度（%） |
≥18 |
滿載 |
|
|
系統 |
項目 |
配置情況 |
|
車身 |
駕駛室 |
東風多利卡D9單排駕駛室 |
|
乘載人數 |
3 |
|
|
電機 |
類型/品牌 |
永磁同步/中車電機 |
|
額定/峰值功率（kW） |
120/180 |
|
|
額定/峰值扭矩（Nm） |
500/1000 |
|
|
額定/峰值轉速 |
2292/4500 |
|
|
冷卻方式 |
水冷 |
|
|
電控 |
電機**器 |
單體版MCU |
|
集成**器 |
油泵DC/AC、氣泵DC/AC、DC/DC、PDU、上裝取電接口 |
|
|
冷卻方式 |
水冷 |
|
|
動力電池 |
電池電量（kWh） |
229.63 |
|
電芯類型/品牌 |
磷酸鐵鋰/億緯 |
|
|
溫控系統 |
水循環熱管理系統 |
|
|
底盤系統 |
車架幅面尺寸 |
250*75 |
|
車架寬度 |
860 |
|
|
前板簧 |
8 |
|
|
后板簧 |
10+7 |
|
|
減震器 |
雙向筒式減震器 |
|
|
前橋 |
6t工字梁前橋 |
|
|
后橋 |
13t沖壓焊接整體式后橋 |
|
|
主減速比 |
6.33 |
|
|
輪胎規格 |
295/80R22.5-18PR |
|
|
方向機類型 |
機械循環球式 |
|
|
方向助力型式 |
電動液壓助力 |
|
|
制動型式 |
氣制動 |
|
|
行車制動器 |
前盤式后鼓式制動器 |
|
|
駐車制動器 |
彈簧儲能式 |
|
|
功能配置 |
空調 |
單冷空調+PTC暖風 |
|
安全配置 |
ABS |
|
|
其他功能 |
數據采集終端（T-box）；液晶CAN儀表；MP5；倒車影像；定速巡航；氣囊減震司機座椅 |
|
罐體參數 |
罐體尺寸 |
3900×2280×1450 |
|
|
水罐公告有效容積（m3） |
9.3 |
||
|
水罐**容積（m3） |
10.9 |
||
|
上裝電機 |
類型 |
永磁同步電機 |
|
|
冷卻方式 |
水冷 |
||
|
專用參數 |
驅動方式 |
（選配）變速箱機械取力 |
|
|
（選配）永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 |
|||
|
低壓水泵 |
型式 |
雙級葉輪離心式 |
|
|
品牌 |
龍晟 |
||
|
型號 |
50/110 |
||
|
揚程 |
110m |
||
|
轉速 |
1480r/min |
||
|
水閥 |
氣控球閥 |
||
|
灑水寬度 |
≥16 |
||
|
沖洗寬度 |
≥24 |
||
|
灑水速度（km/h） |
7~20 |
||
|
水炮射程 |
≥40 |
||
|
作業時間 |
6-8 |
||
|
罐體右側花灑 |
選裝 |
||
|
上下噴霧 |
選裝 |
||
|
卷盤 |
選裝 |
||
|
整車公告技術參數 |
||||
|
產品** |
程力牌 |
公告批次 |
335 |
|
|
產品名稱 |
純電動灑水車 |
產品型號 |
CL5181GSSBEV |
|
|
總質量(Kg) |
18000 |
罐體容積(m3) |
9.3 |
|
|
額定載質量(Kg) |
8860 |
外形尺寸 |
8200x2510x2840 |
|
|
整備質量(Kg) |
8945 |
貨廂尺寸 |
xx |
|
|
接近角/離去角(°) |
16/16 |
前懸/后懸 |
1260/1940 |
|
|
軸荷(Kg) |
6500/11500 |
**車速(Km/h) |
90 |
|
|
備注 |
1、該車技術階段為\"發展期\",可在全國銷售;2、該車配有水罐,噴灑裝置和**系統等專用裝置,用于路面灑水降塵作業,運輸介質:水,密度:1000千克/立方米;3、該車選用底盤5000mm軸距,罐體有效容積9.3立方米,罐體外形尺寸(長軸×短軸×長度)(mm): 2280×1450×3900; 該車可選裝前置鴨嘴和對沖裝置,頂部,底部和側面噴灑裝置,選裝不同樣式作業指示燈,選裝霧炮裝置,重量差異3%以內,忽略不計;4、側防護裝置的材質為Q235,連接方式為螺栓連接;后部防護裝置的材料為Q235,連接方式為螺栓連接,斷面尺寸為120mm×50m,離地高度為485mm;5、儲能裝置種類/生產企業:磷酸鐵鋰蓄電池/湖北億緯動力有限公司;6、電機的額定/峰值功率分別為:120kW/180kW;7、ABS型號:CM4XL-4S/4M,生產廠家為:廣州瑞立科密汽車電子股份有限公司. |
|||
|
底盤技術參數 |
||||
|
底盤型號 |
EQ1181DACEV1 |
底盤品牌 |
東風牌 |
|
|
生產企業 |
東風汽車股份有限公司 |
生產地址 |
湖北省襄陽市 |
|
|
軸數 |
2 |
輪胎數 |
6 |
|
|
軸距 |
5000 |
|||
|
輪胎規格 |
295/80R22.5 18PR |
|||
|
鋼板彈簧片數 |
8/10+7 |
|||
|
前輪距 |
1910 |
后輪距 |
1865 |
|
|
燃料種類 |
純電動 |
排放依據標準 |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
|
TZ366XS50E |
成都中車電機有限公司 |
0 |
180 |
|

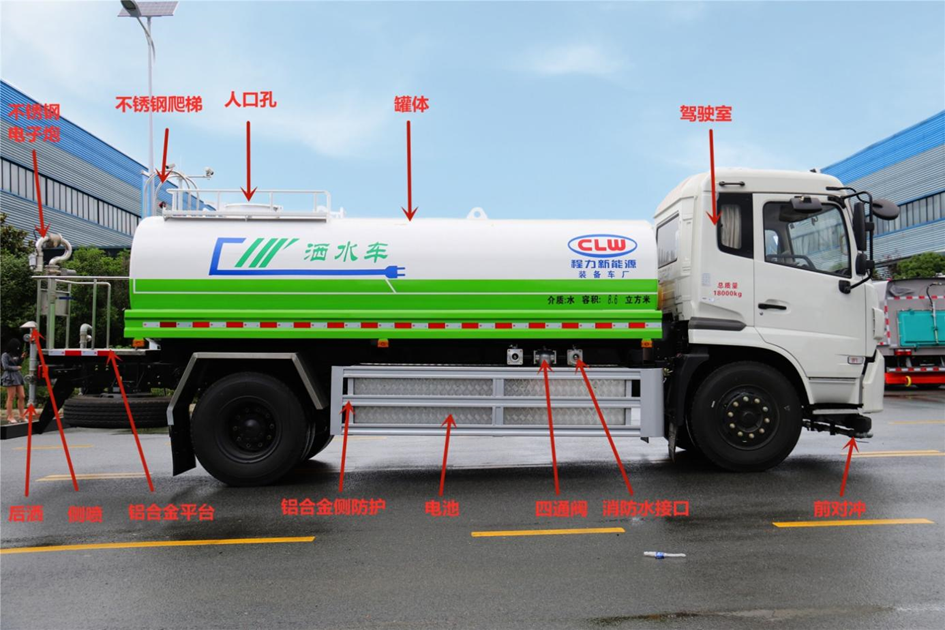

4.1、整車基本結構分解
4.2、整車基本配件圖解
|

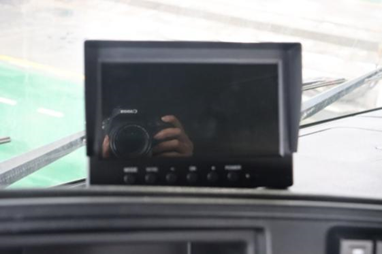

作業監控顯示屏：可監控后平臺電子高炮的工作狀態。 |
|
|

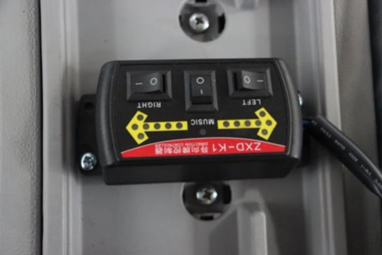

左右箭頭指示燈**器：**左右箭頭燈、**示燈 |
|
|

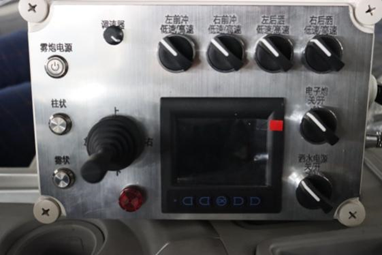

駕駛室**器：**車輛灑水功能 |
|
|

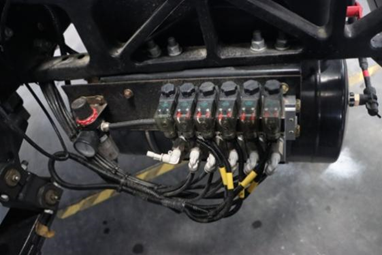

氣控閥 |
|
|

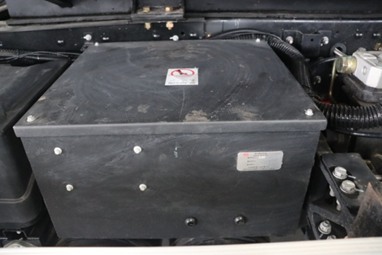

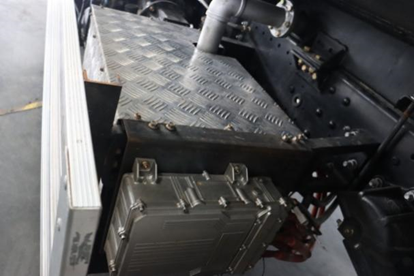

**器保護罩 |
|
|

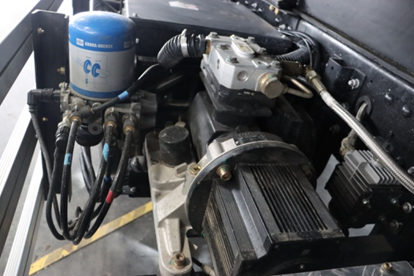

氣泵電機 |
|
|
水泵、水泵保護罩 |
|
|

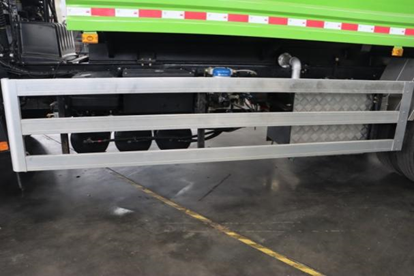

鋁合金側防護 |
|
|

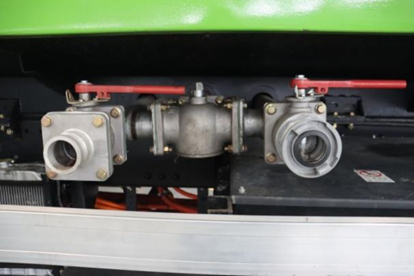

四通閥、自排口、消防水栓 |
|
|

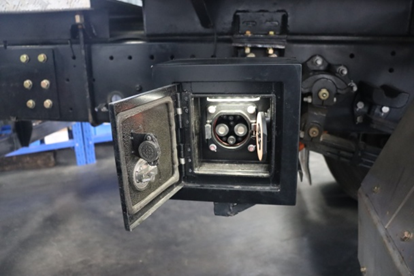

充電插口 |
|
|

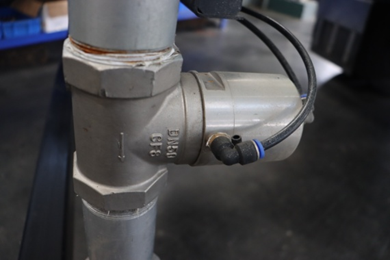

氣動球閥 |
|
|

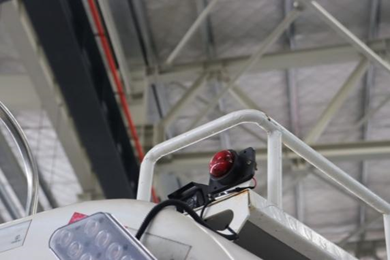

作業監控攝像頭以及**示燈 |
|
|

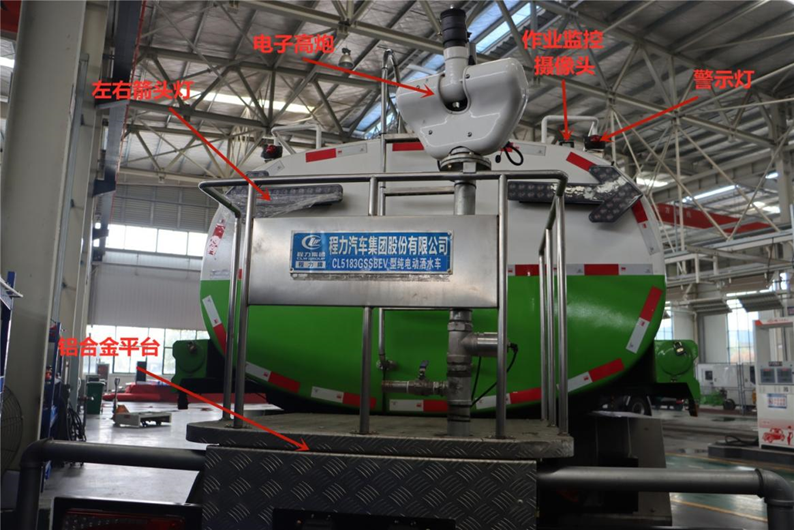

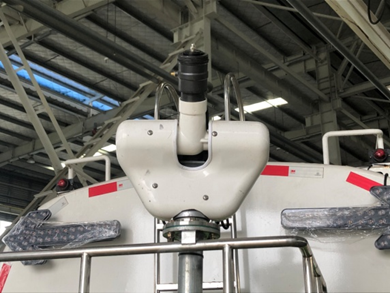

電子高射水炮 |
|
|
后灑 |
|
|

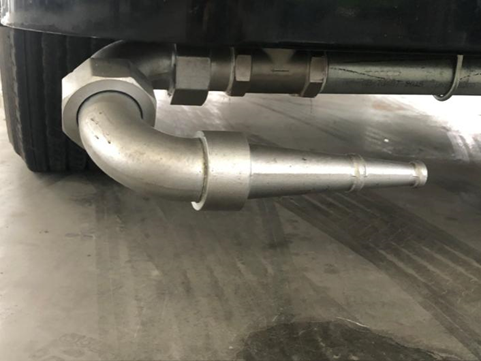

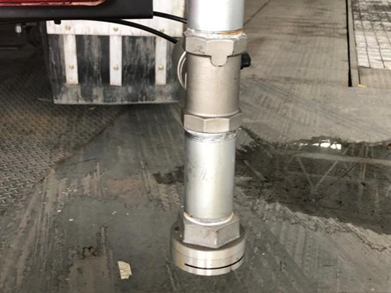

前對沖 |
|
|

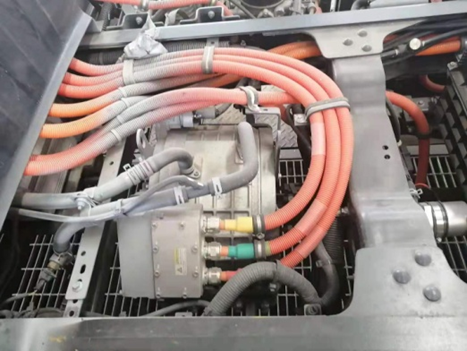

電機 |
|
|

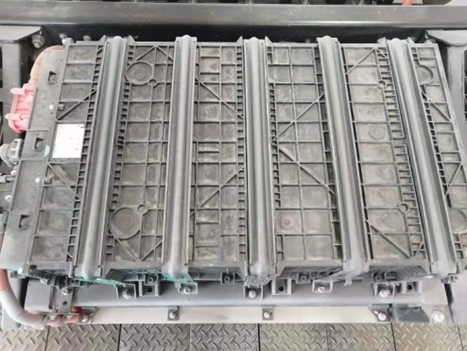

電池 |
|
