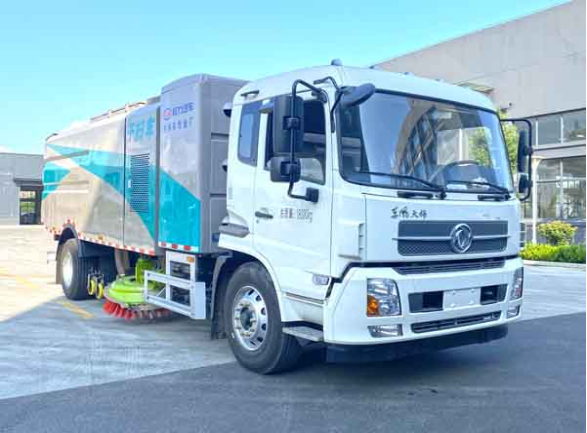

CL5180TXCBEV型純電動吸塵車
特點及主要功能簡介
1. 整車由磷酸鐵鋰電池做為驅動能源，由永磁電機將電池能源轉化為動能，具有轉換效率高，達到節能減排，符合當下**提出對環境治理的理念，高環保要求，零排放，具有一次投入，后期維護使用成本及低。
2. 本吸塵車將滾掃吸塵合為一體，大大提高了清潔度，使用場景更廣，地面上有粘連物可一過而凈。可用于傳統吸塵車應用場景及道路改造鋪設前的清潔-吸掃去灰塵及小顆粒石子，使路面鋪設更易于與老路基結合。
3. 低噪聲，傳統吸塵車副發動機噪聲大，本吸塵車是電機傳動，大大降低噪聲污染。
公告型號 | CL5180TXCBEV型純電動吸塵車 | 外形尺寸 | 8960X2550X3130 | |
底盤型號 | EQ1180GEVJ1 | 上裝容積 | 8方 | |
總質量 | 18000KG | 上裝電動機額定功率 | 80KW | |
整備質量 | 13700KG | 上裝每小時消耗電量 | 65KWH | |
軸距 | 5300MM | 建議充電樁功率 | 120KW | |
輪胎 | 295/80R22.5 18PR | 充電時間（建議功率下） | 約2.5小時 | |
軸數 | 2 | 電池類別 | 磷酸鐵鋰蓄電池 | |
底盤電機**功率 | 160 KW | 電池品牌 | 寧德時代 | |
電池電量 | 282 KWH | 燃料種類 | 純電動 | |
底盤滿載續航里程 | 300KM | |||
純電動吸塵車是在純電動二類底盤的基礎上，加裝風機、水箱、吸塵系統，由機械、液壓（氣路）、電器三部分合為一體的專用吸塵作業車。
程力新能源裝備車廠研發的新型道路保潔車型，采用負壓純吸的原理，單向進風（無反吹氣流），實現粉塵只進不出、無揚塵，實現PM2.5零排放，適用于城市道路、高架橋、廣場、機場、碼頭、廠區等水泥混凝土路面和瀝青路面的機械化保潔作業。
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用后背布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為18000kg；
(4) 搭載282kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
2.2、性能特點
1. 操縱更便捷：集中**，一鍵操作、簡單易學，液晶顯示面板，具有故障顯示功能，安裝維護方便。
2. 清掃無揚塵：負壓純吸，單向進風，無反吹氣流，粉塵只進不出，無二次揚塵，任何工況均可杜絕“粉塵搬家”的情況，過濾精度達2μm，可實現PM2.0排放要求。
3. 除塵效果好：吸入車廂體內的垃圾和粉塵經慣性分離、沖擊分離和過濾分離等三級除塵，采用**創的干式除塵清灰機構，實現過濾系統自動清灰。
4. 整車配有多個高清晰監視探頭，駕駛室內配一高清晰液晶顯示器，畫面可分別切換到各掃盤位置及垃圾箱后部，作業時可實時監控作業情況，還可實現可視化倒車。
5. 適用范圍廣：小到微塵、大到石塊、輕如樹葉、重如礦石，均能吸得起、留得住。
6. 應候性能強：沒有水箱，不需灑水壓塵，北方冬季仍可使用，省去了其它類型清掃車的蓄水加熱、水管保溫、噴頭防堵等工作。
7. 持續作業久：作業中不需續水，不受水源距離限制，效率更高。
8.晴、雨天轉換機構設計，實現晴天、雨天全天候作業。
9. 采用“中置兩掃刷真空罩+中置純吸式吸嘴”的布置方式，大掃刷設計，可清除道路臺階死角垃圾，吸嘴能隨地面狀況自動找平，清掃能力大，清掃速度快，操控簡潔，維護方便。
10. 左、右**或聯動工作設計，既能**右掃又能左右掃同時作業，提高清掃寬度。
11. 垃圾箱的升、降由主電機單獨取力**，也可同時**，還能在車輛尾部由人工操作電控按鈕**，維修方便。
12、 寬幅吸嘴由液壓油缸**升降，采用液壓浮動技術可大大提高膠輪的使用壽命。
13、 采用獨特的箱體結構，濾筒拆卸維護簡單、方便，垃圾箱采用傾斜板結構，卸料方便，無需人工干預。
14、 采用濾筒，并設有氣脈沖濾筒清灰裝置，可有效分離吸塵車濾筒上的粉塵，避免造成濾筒的堵塞和二次污染，從而大大提高濾筒壽命及吸塵車的整體性能，極大提高濾筒清灰效果。
15、 電氣系統采用集成模塊化CAN總線**，面板具有副發動機轉速、水溫、操作工況等的實時顯示與監控等視頻功能，作業狀態一目了然，維護方便。
二類底盤參數表
項目 | 參數 | 備注 |
底盤公告號 | EQ1180GEVJ1 | / |
底盤尺寸（mm） | 8850*2500*2960 | / |
軸距（mm） | 5300 | / |
前/后懸（mm） | 1430/1920 | / |
前/后輪距（mm） | 1880/1860 | / |
二類底盤整備質量（kg） | 7950 | / |
**總質量（kg） | 18000 | / |
**車速（km/h） | 89 | / |
充電時間（h） | 2.5小時 180A直流充電 | 剩余30%soc |
0-50km加速性能（s） | ≤9.2 | 滿載 |
二類底盤配置表
系統 | 項目 | 配置情況 |
車身 | 駕駛室 | D530平頭半排駕駛室 |
乘載人數 | 3 | |
電機 | 類型 | 永磁同步電機 |
額定/峰值功率（kW） | 80/160 | |
額定/峰值扭矩（Nm） | 600/1100 | |
額定/峰值轉速（rpm） | 3473/8700 | |
冷卻方式 | 水冷 | |
電控 | 集成**器 | **一 |
冷卻方式 | 水冷 | |
動力電池 | 電池電量（kWh） | 282 |
電芯類型 | 磷酸鐵鋰 | |
溫控系統 | 標配加熱帶 | |
底盤系統 | 車架幅面尺寸（mm） | 80 |
車架寬度（mm） | 250 | |
前板簧 | 8 | |
后板簧 | 10+8 | |
減震器 | 雙向筒式減震器 | |
前橋 | 6t前橋 | |
后橋 | 11t單減 | |
主減速比 | 6.166 | |
輪胎規格 | 295/80R22.5 | |
方向機類型 | 循環球式 | |
方向助力型式 | 電控助力 | |
制動型式 | 雙回路氣制動 | |
行車制動器 | 前后鼓式制動器 | |
駐車制動器 | 彈簧儲能斷氣制動 | |
功能配置 | 空調 | 單冷空調+PTC暖風 |
安全配置 | ABS |
箱體參數 | 箱體厚度 | 5mm | |
箱體容積 | 8塵 | ||
箱體材質 | 不銹鋼 | ||
上裝電機 | 類型 | 永磁同步電機 | |
冷卻方式 | 水冷 | ||
專用參數 | 清掃寬度(mm) | ≥3000 | |
驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 | ||
清掃作業速度(km/h) | 3-15 | ||
**清掃能力(m2/h) | 50000 | ||
抽吸能力 | 密度(g/cm3) | 2.0 | |
質量(kg) | 1.5 | ||
抽吸粒度(mm) | ≥100 | ||
垃圾廂傾卸角 | ≥45° | ||
清掃效率 | ≥96% | ||
作業噪聲(db) | < 88 符合GB7258規定 | ||
**形式 | 電子**，一鍵操作 | ||
電氣系統 | 系統組成 | 由底盤車電路專用工作裝置操作**電路組成。 | |
底盤車系統電壓(V) | 24 | ||
工作裝置系統電壓(V) | 12 | ||
電控箱面板組成 | 主電機轉速表、機油溫度報**裝置、各種操作**開關 | ||
**開關 | 上海施耐德 | ||
可編程序邏輯**器 | 百兆富 | ||
斷路器 | 海格 | ||
風機系統 | 型式 | 專用高壓離心風機 | |
品牌 | 晨風牌 | ||
額定工作轉速 | 2000 | ||
傳動型式 | 底盤電機帶齒耐高溫A帶傳動 | ||
風機皮帶 | 浙江三力士 | ||
風量(m3/h) | 12000 ~ 23000 | ||
吸嘴裝置 | 型 式 | 吸嘴懸掛在底盤車后輪之間，由吸嘴、滾輪、吸管組成，吸嘴體可隨動，吸嘴升降用油缸**雙吸口寬吸嘴，吸嘴體與路面隨動。液壓驅動電氣自動**吸嘴升降，彈簧浮動懸掛。 | |
吸管直徑（mm） | φ220 | ||
吸管品牌 | NORRES | ||
行走輪軸承 | SKF | ||
行走輪耐磨外圈 | Stellana | ||
工作狀態吸嘴邊剛性部份 離地間隙(mm) | 5～8 | ||
吸嘴吸管風速(m/s) | 50 ～ 65 | ||
吸嘴負壓(mmH2O) | 380 | ||
其他配置 | 報**系統 | 倒車語音報**系統 | |
副操作系統 | 尾部帶電控操作系統，**大廂升降及后門開關，避免用戶在駕駛室內操作因觀察不到后方情況發生安全事故。 | ||
手動泵應急舉升系統 | 如遇故障造成液壓系統不能使用，掃刷、吸盤、大廂均不能升降，可使用手動泵應急舉升系統操作。 | ||
3.4 整車公告參數：
整車技術參數 | |||||||
產品** | 程力牌 | 公告批次 | 337 | ||||
產品名稱 | 純電動吸塵車 | 產品型號 | CL5180TXCBEV | ||||
總質量(Kg) | 18000 | 罐體容積(m3) | |||||
額定載質量(Kg) | 4105,4170 | 外形尺寸(mm) | 8960x2550x3130 | ||||
整備質量(Kg) | 13700 | 貨廂尺寸(mm) | xx | ||||
額定載客(人) | 準拖掛車總質量(Kg) | ||||||
接近角/離去角(°) | 16/9 | 前懸/后懸(mm) | 1430/2230 | ||||
軸荷(Kg) | 7000/11000 | **車速(Km/h) | 89 | ||||
備注 | ABS型號:J ABS;ABS生產企業:焦作博瑞克**技術有限公司;儲能裝置種類:磷酸鐵鋰電池;儲能裝置生產企業:寧德時代新能源科技股份有限公司;選裝描述:選裝駕駛室前角擾流板,選裝前霧燈,選裝臥鋪側窗裝飾板,選裝駕駛室頂部中間三個裝飾燈,選裝僅前面罩、燈具和后視鏡局部改型駕駛室;側后防護情況:左右側面防護由專用裝置代替部分防護功能, 鋁合金材質,離地高度為(mm):380,后下部防護與車架采用焊接連接,后下部采用Q235材質,防護尺寸:50×240(mm),離地面高度440mm;專用功能及裝置:箱體,吸塵總成; | ||||||
底盤技術參數 | |||||||
底盤型號 | EQ1180GEVJ1 | 底盤品牌 | 東風牌 | ||||
生產企業 | 東風商用車有限公司 | 生產地址 | 湖北省十堰市 | ||||
軸數 | 2 | 輪胎數 | 6 | ||||
軸距 | 4500,5000,5300 | ||||||
輪胎規格 | 295/80R22.5 18PR | ||||||
鋼板彈簧片數 | 8/10+8 | ||||||
前輪距(mm) | 1880,1920 | 后輪距(mm) | 1860 | ||||
燃料種類 | 純電動 | 排放依據標準 | |||||
發動機型號 | 發動機生產企業 | 排量(ml) | 功率(Kw) | ||||
TZ370XS-LKM1101 TZ370XS-LKM1103 | 蘇州綠控傳動科技有限公司 蘇州綠控傳動科技有限公司 | 0 0 | 160 160 | ||||

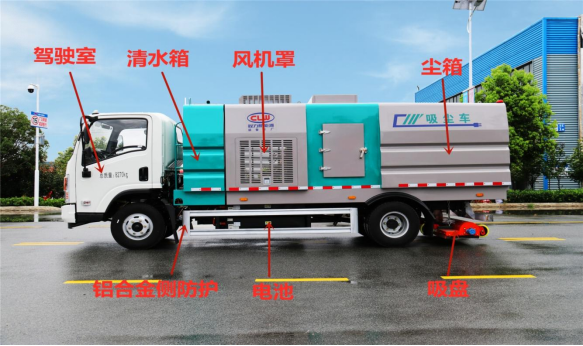

4.1、整車基本結構分解
CL5080TXCBEV結構細節展示

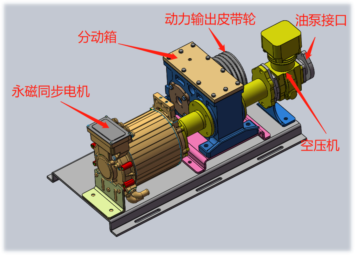

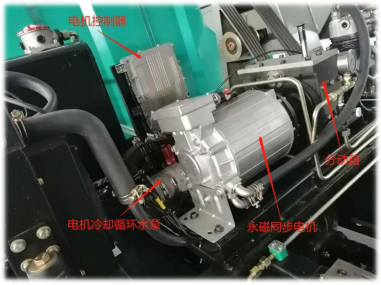

1 . 采用**的永磁同步電機作為驅動力，具有扭矩大、體積小、能耗小、**精度高等優勢。 | |
2 .采用本公司研發的高集成分動箱。具有傳動能耗小、體積小易于安裝，功能多等優勢。 | |
3. 采用本公司研發的高集成分動箱。具有傳動能耗小、體積小易于安裝，功能多等優勢。 |
|

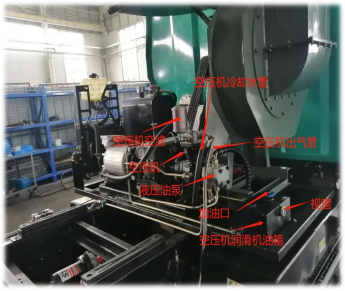

4. 采用底盤專用液冷空壓機具有故障小等優勢。 |  |

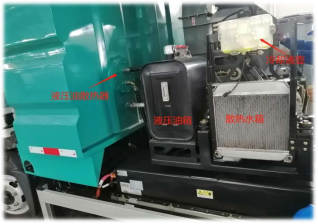

5. 采用本公司**液壓冷卻系統，具有液壓油工作溫度低，液壓系統故障率小。 |  |

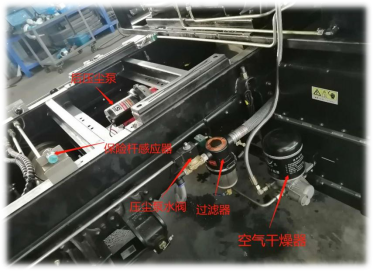

6. 保險桿感應裝置，提高安全操作性能。 |  |
7. 水過濾器過濾水中細小顆粒，防止噴嘴堵塞。 | |

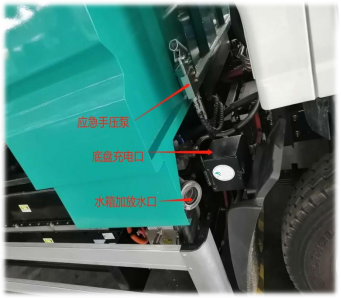

8.應急手壓泵可在無電情況下應急操作液壓系統。 |  |

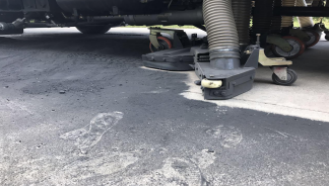

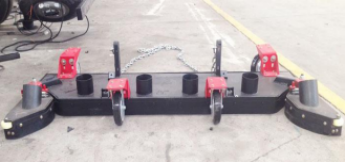

9、吸盤與車體為浮動連接（路面隨動），4 個高度可調的吸嘴輪，能方便調整和保證吸 盤與路面間合理間隙，從而達到更好的吸塵 效果，吸塵效率更高； |  |
10、左右副吸盤帶自動避讓功能，當遇到馬 路道牙及障礙物時可自動收縮，之后又能恢 復原有位置 |  |
11、吸塵車車體右方和后方裝有監視探頭， 實時監控作業情況并顯示在駕駛室內顯示屏 上，**限度的保證清吸效果 **開關采用德國西門子電控開關，集 成疊加設計，駕駛室電液集中**，方便操 作 |  |
12、海普瑞斯電磁閥組是車輛液壓系統的核心部件，**整車液壓驅動，雙向操作按鈕，包括掃盤升降、吸盤升降、垃圾箱舉升、后門開閉等一系列機械操作，隨車配備的有電磁閥控 制盒罩，有效避免灰塵及垃圾物進入盒內。 |  |
13吸塵車垃圾箱上端裝有過濾系統和除塵 裝置，過濾系統為八個濾筒分成四組固定在 出箱體風口前端，采用國外進口覆膜定制濾 芯，橫列布置，更有利于灰塵過濾處理，使 粉塵有進無出，無二次揚塵。垃圾箱內部設 有分隔倉，垃圾分類存放 |  |
隨車配件

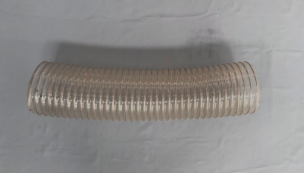

吸塵管

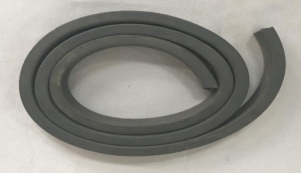

| 后門密封條
|

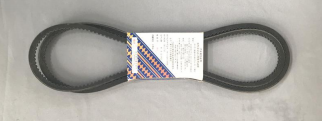

風機皮帶
| 手撐桿
|
